什么是七类网线？七类网线水晶头如何制作？

要了解七类网线如何使用？需要掌握这四个问题：

1、什么是七类网线？

2、七类网线与六类网线有什么区别？

3、七类网线用什么水晶头？如何制作7类网线水晶头？

4、7类网线的应用场景？

带着这四个问题，我们一起来看下。

一、什么是七类网线？

我们在项目中用的最多就是超5类线了，对网络要求高的单位布线会使用六类网线。

但是对于七类网线可能接触的不多，它主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了，而是一种屏蔽双绞线。

七类网线是一种8芯屏蔽线，和普通的屏蔽线不同，七类系统只基于屏蔽电缆。在七类线缆中，每一对线都有一个屏蔽层，四对线合在一起还有一个公共大屏蔽层。

七类系统可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽。主要适用于万兆以太网，是六类线和超六类线的2倍以上，传输速率可达10Gbps。

目前七类网线并没有大量使用，主要是因为标准，接口都不统一，成本价格也很高，应用范围不广等原因。

二、7类线与超6类线的区别

超六类线：

最高传输频率达500MHz,是六类线的两倍，主要用于万兆（10G)网络，外表皮标注“CAT.6A”，此外，超六类网线支持10G以太网，在外观上会有10Gigabit的类似标识；

6类线有两种，一般单股裸铜丝直径为23AWG，约等于0.573毫米，也有24AWG的6类线，粗度约为0.511毫米。

七类线：

七类线与超六类网线的性能接近，采用纯铜8芯，拥有屏蔽层，性能更加强大，传输速率可以达到10Gbps，用于数据中心等场合。

每对都有一个屏蔽层（一般为金属箔屏蔽 ），然后8根芯外还有一个屏蔽层（一般为金属编织丝网屏蔽Braided Shield），接口与RJ-45相同。总屏蔽+ 线对屏蔽（一般为金属箔屏蔽），七类线 S/FTP Cat.7(HSYVP-7) 最高传输频率 600MHz，超七类线的传输频率为1000MHz，七类完全支持万兆。

七类线线芯使用的是直径近 0.58mm 优质无氧铜为传输导体，比6类线稍粗一点点，选用化学发泡绝缘，极大提高了单根导体传输才能。

从网线的线芯来看，5类线、6类线，7类线，线芯的直径都有所增加，使用的铜质越优质，传输的速率越快，越稳定。

总结下来，就是下面这张图：

这里有必要提下八类网线，跟七类网线一样的是双层屏蔽（SFTP），它拥有两个导线对，2000MHz的超高宽屏，传输速率高达40Gb/s，但它最大传输距离仅有30m，故一般用于短距离数据中心的服务器、交换机、配线架以及其他设备的连接。虽然八类线传输距离短，但传输速率和频率带宽是远远超过其他类的。

三、7类线用什么水晶头？如何制作水晶头？

1、七类网线水晶头

可以看到，七类网线水晶头，带有金属屏蔽外壳。因为7类线采用的是单对屏蔽，然后再总屏蔽的结构，所以七类水晶头是带屏蔽的，够更有效消除线对之间的串扰。

制作要点：

第一步、剥除外皮

第二步、露出隔离层或地线

第三步、将隔离层或地线翻开

第四步、去除锡箔层或胶膜层

第五步、去除中间的十字隔板(如果有)

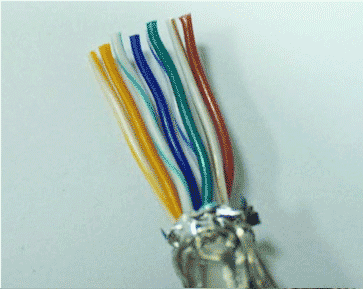

第六步、将外漏的线整直，并依TIA568B的线对排列

第七步、前端先行剪齐

第八步、套入MG104C6G1的T套，宽口在后并推到底

第九步、前端再修剪，并保留外漏4.50MM

第十步、依方向插入PLUG(七类水晶头)

第十一步、插入线材并推到底，使芯线完全插入PLUG之芯线孔

第十二步、可从前端检视，均完全顶至最前端PLUG之芯线孔

第十三步、放入手工具前端，压制金属片(保证你的网线钳支持七类网线才行)

第十四步、将手工具压制底部至标准深度，手工具会自动弹开

第十五步、将末端的固定扳平

第十六步、将固定扣的两端略往内扳，并确定隔离层或地线有充分接触

到此就完成了，其实推荐大家使用万兆光纤，千M支持110M左右。

四、七类网线的应用场景

七类网线一般使用在有高速传输和高带宽要求的场景，比如视频会议、流媒体广播、基于网络的语音电话、网格计算和存储网络的场景中；由于适应于10/100/1000/10Gbase-TX以太网数据传输，所以也广泛用在室内高要求的水平布线中；由于七类线超强的屏蔽功能，对于屏蔽机房及保密网的布线是很适合的。
