ONU弱光→如何进行问题定位与优化改造

 01    ONU弱光分析及问题定位

▲GPON网络拓扑图

OLT：光线路终端设备。

ONU：用户端光网络单元设备。

主干光路：指从PON口到一级分光器部分（不含一级分光器）。

分支光路：指从一级分光器（含一级分光器）到ONU部分。

弱光ONU：指光功率低于-27dBm的用户端ONU。

故障排查一般按照由OLT至ONU从上至下的顺序进行，即先排查OLT到一级分光器主干部分，再排查一级分光器到ONU的分支部分。

故障处理按先易后难、先集中后分散、先重要后次要的原则。

对弱光ONU以PON口为问题分析点，将弱光的原因初步划分为主干光路和分支光路两大类原因。

一级分光模式

1）同一PON口下挂所有ONU都小于-25dBm，且非OLT故障，可以划归为主干光路原因。

2）同一PON口、同一五级地址下，若ONU光功率大于-27dBm的ONU数量比例超过20%，则可判断为一级分光器至用户的问题，划归为分支光路原因。

3）其他不属于上面两种类型的弱光分布情况，实际问题定位可按由OLT至ONU从上至下的顺序进行现场检测排查，在各个光功率测试点对比理论值进行分析定位，相关理论值请参考表1和表2。

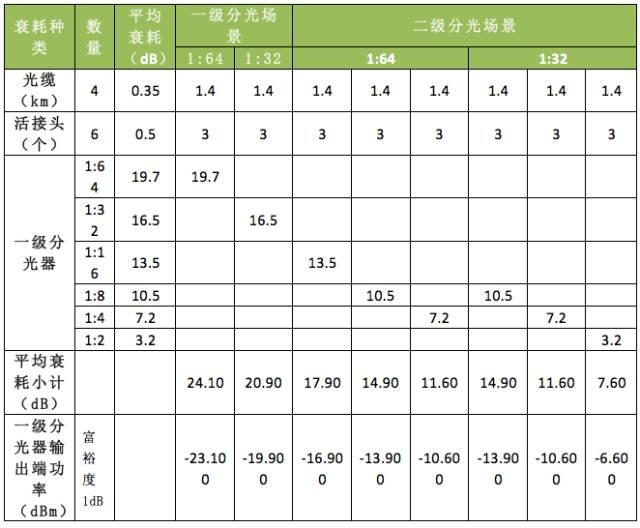

▲表1 各种分光比场景下的一级分光器输出端衰耗参考值（取PON端口光功率为2dBm）

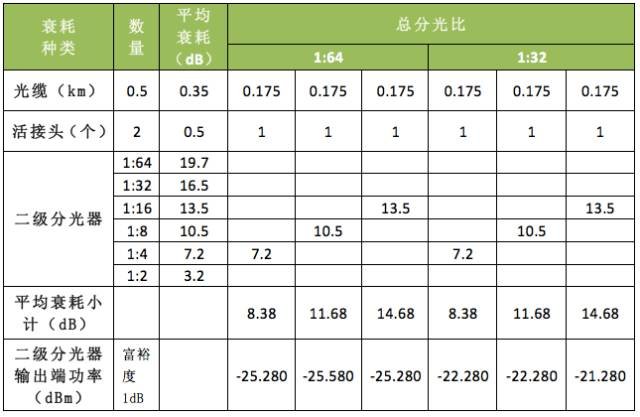

▲表2 各种分光比场景下的二级分光器输出端衰耗参考值

二级分光模式

1）同一PON口下挂所有ONU光功率都小于-25dBm，且非OLT故障，可以划归为主干光路原因。

2）同一PON口下挂ONU光功率大于-27dBm的比例超过10%，可以划归为分支光路原因。

其中，若同一六级地址下的所有ONU均为弱光，则判定为一级分光器至该二级分光器之间的问题，否则判定为单户异常。

3）若同PON口下挂少量ONU出现弱光（<20%），且该部分弱光ONU不属于同一个二级分光器，可判断为单户异常，划归为分支光路原因。

4）其他不属于上面三种类型的弱光分布情况，实际问题定位可按由OLT至ONU从上至下的顺序进行现场检测排查，在各个光功率测试点对比理论值进行分析定位，相关理论值请参考上述表1和表2。

 02    ONU弱光优化改造措施

按分步实施的故障处理原则，以下从主干光路和分支光路两个方面详细介绍优化改造措施。

2.1  主干光路问题优化措施

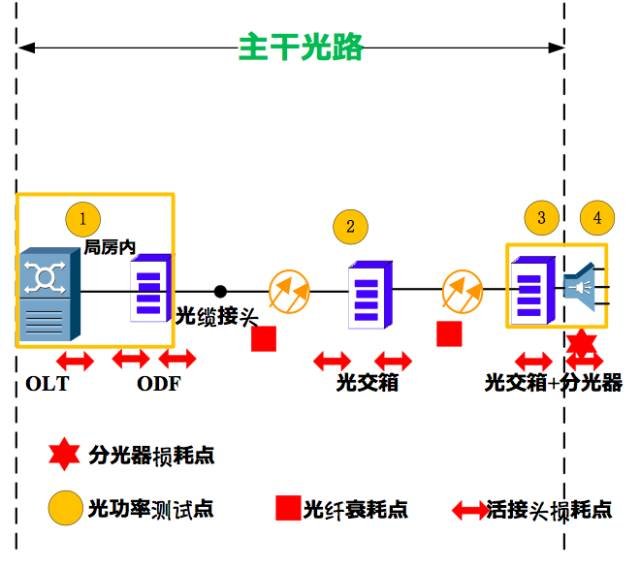

▲主干光路网络拓扑图

问题处理方法

①如需对主干光路进行业务割接，则寻找一条新的物理路由，在测通新路由后对业务进行割接（建议主干光路路由长度不宜超过8km）；

②如无需进行业务割接，则将一级分光器输入前端正在使用的纤芯断开后，使用OTDR对纤芯进行扫描。若OTDR扫描光衰耗曲线结果正常，可判定为分光器故障。若OTDR扫描光衰耗曲线出现高衰耗位置，则对应参考综资系统光路由距离查找具体的问题点，查找相应的原因并处理：

●若为光缆纤芯或接头问题则重新熔接；

●若为尾纤老化问题则更换尾纤；

●若法兰头污损，利用擦纤器、酒精擦拭，然后检查连接可靠性，确保安装卡口到位；

③因传输距离超过8km或者跳纤点过多导致的弱光问题，若采用①和②的方法无法完成改造，可更换CLASS C+模块。

问题处理优先级别

建议按照从①至⑤的优先级顺序进行处理：

①光路路由设计不合理的，重新选择光路路由，进行业务割接；

②擦拭法兰头，重新安插；

③更换尾纤；

④重新熔接接头、纤芯；

⑤更换PON口光模块。

（注：第①条仅适用于光路路由不合理需要重新选择光路路由的，其他不需要进行路由调整可直接跳过这步工作。）

2.2  分支光路问题优化措施

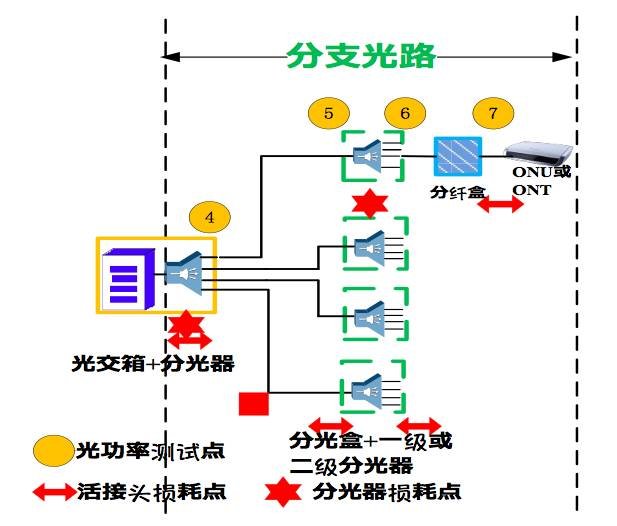

▲分支光路网络拓扑图

问题处理方法

①若属于一级分光器至二级分光器之间的问题，查找相应的原因并处理：

●若为光缆纤芯问题则重新熔接；

●若为尾纤老化问题则更换尾纤；

●若法兰头污损，利用擦纤器、酒精擦拭，之后检查连接可靠性，确保安装卡口到位；

●若为一级分光器插损过大原因，则更换整个分光器；

●若为二级分光器插损过大原因，先更换分光插口，如果所有分光插口都有问题则更换整个分光器；

●若为总分光比过高的原因，则将二级分光器替换为低分光比分光器。

②若属于二级分光器至ONU之间的问题，则从二级分光器到ONU逐步查找尾纤跳纤、用户终端分纤盒跳纤、皮线光缆、冷接子、ONU等是否有问题，查找相应的原因并处理：

●若为皮线冷接子问题，需进行熔接处理；

●若为皮线光缆老化问题，需更换新的皮线光缆；

●若为ONU设备故障，需进行维修或更换新的ONU。

问题处理优先级别

建议按照从①至⑨的优先级顺序进行处理：

①擦拭法兰头，重新安插；

②更换尾纤；

③重新熔接接头、纤芯；

④冷接改热熔；

⑤更换皮线光缆；

⑥将二级分光器按原有分光比进行更换；

⑦将二级分光器替换为低分光比的分光器；

⑧更换一级分光器；

⑨更换ONU。

 03    效果确认

弱光ONU改造完成后，确认优化改造之后的光功率高于-25dBm。
