PON网络入门：理解OLT、ONU、分光器的工作原理

【开头引言】 师傅，你跑装维这么多年，家里拉宽带、调光猫是家常便饭。但你有没有想过——光猫那个小盒子，凭什么能通过一根细光纤，把几兆、几十兆甚至上百兆的网速送到你家？这背后有一套完整的PON（无源光网络）技术体系在支撑。如果你只是每天换光猫、测光功率、重启设备，却不了解基本原理，遇到一些疑难杂症时就只能”碰运气”。今天这篇，从最基础的OLT、ONU、分光器讲起，配合数据、表格和实操步骤，帮你把PON网络的底层逻辑彻底打通。

一、PON网络的基础架构：三件套缺一不可

PON（Passive Optical Network），全称”无源光网络”，是中国电信、中国联通、中国移动主流宽带接入技术的核心。所谓”无源”，指的是从OLT到ONU之间的传输链路中，不需要任何有源电子设备——全凭光纤和分光器被动传输信号。

1.1 核心设备一览

1.2 一个典型PON拓扑

                          ┌─────────┐
                          │  OLT    │  （机房，一台OLT可带数千用户）
                          └────┬────┘
                               │ 主干光纤
                          ┌────┴────┐
                          │ 分光器  │  （1:32，一根进，32根出）
                          └────┬────┘
                    ┌────┬────┬────┐
                    │    │    │    │
                   ┌┴┐  ┌┴┐  ┌┴┐  ┌┴┐
                   │O│  │O│  │O│  │O│  （每户一个ONU/光猫）
                   │N│  │N│  │N│  │N│
                   │U│  │U│  │U│  │U│
                   └─┘  └─┘  └─┘  └─┘

1.3 为什么PON网络要分光？

运营商不可能给每户单独拉一根光纤到机房——成本太高。分光器的核心逻辑是”一根光纤带多户”：

根据工信部2025年发布的《中国光网络发展报告》，全国光纤用户渗透率已超98%，其中GPON用户占比约72%，10G GPON用户占比约24%，50G PON正处于试点阶段。

二、PON技术的代际演进：你手上光猫属于哪个时代？

很多师傅接到用户报障时，听到”光猫”就一概而论。但实际上，不同代际的PON技术，光猫的性能、参数、配置方式都完全不同。

2.1 三大主流PON技术标准对比

2.2 如何快速判断光猫支持的PON类型？

方法一：看光猫背面铭牌

方法二：登录光猫后台查看（默认IP通常为192.168.1.1）

• 在”网络”或”系统信息”页面，查找”ONU类型”、”ONT Type”或”PON Type”

• GPON显示为GPON或G-984

• EPON显示为EPON或802.3ah

⚠️ 师傅提示：不同PON类型的光猫不能混用。OLT配置了GPON端口，就不能接入EPON光猫，反之亦然。如果你发现光猫注册不上，先确认OLT端口类型和光猫类型是否匹配。

三、分光器详解：PON网络里的”水电工”

分光器是PON网络中最简单也最容易被忽视的部件——它就是一个纯粹的玻璃纤维分光器件，不需要供电，不会坏（除非被人为破坏）。但它的参数直接影响每个用户的网速和光功率。

3.1 分光器的分光原理

分光器内部使用熔融拉锥工艺，将一根输入光纤的光信号按固定比例分配到多根输出光纤中。以1:32分光器为例：

经验公式：分光损耗 ≈ 3.01 × log₂(N)，其中N为分光比。例如1:32 → 3.01 × 5 = 15.05 dB（加上插入损耗等，实际约17-18 dB）。

3.2 分光器常见故障及处理

3.3 师傅实战：如何快速判断分光器是否过载？

1. 查看同一分光器下用户报障数量

2. 如果同一分光器下3户以上同时报网速慢，且光功率在正常范围（>-25dBm）

3. 登录OLT查看该分光器下各ONU的流量统计

4. 如果发现某些ONU长期高流量占用，考虑：

   • 在OLT侧调整QoS策略

   • 将高流量用户迁移到其他分光口

   • 向公司申请扩容分光器

四、OLT与ONU的注册流程：光猫到底怎么”上线”的？

很多师傅只知道”光猫亮红灯就是没注册上”，但不知道具体的注册流程。理解了这个流程，排查故障就能从”瞎猜”变成”精准打击”。

4.1 GPON注册完整流程

第一步：OLT下发LOID（Logical ID）
         ↓
第二步：ONU上电，向OLT发送Registration Request
         ↓
第三步：OLT验证LOID/Password，返回Registration Complete
         ↓
第四步：ONU获得LLID（Logical Link ID），建立PON连接
         ↓
第五步：通过OMCI（ONT Management and Control Interface）
         OLT下发配置（VLAN、IPTV、语音等）
         ↓
第六步：注册完成，ONU进入正常业务状态

4.2 常见注册失败场景及排查步骤

4.3 光功率达标范围（非常重要！）

⚠️ 师傅记住：光功率不是”越好的”。超过-8dBm会烧毁ONU接收模块；低于-27dBm会出现频繁掉线、网速极低。

五、PON网络日常维护：装维师傅必知的5个实操技巧

5.1 日常巡检”五看”

5.2 光纤跳线清洁的正确方法

很多师傅忽略了清洁这一步，直接插上去就完事，结果光功率总是差一两个dB。正确方法：

1. 准备无尘棉签或专用光纤清洁笔

2. 将清洁笔插入SC/SC连接器端口，旋转3-5圈

3. 用显微镜检查端面（如果有条件）

4. 重新插入，再测光功率

数据支撑：中国信通院2024年报告显示，约35%的”光猫故障”实际是光纤连接器端面脏污导致的光功率下降所致，清洁后恢复正常的比例高达92%。

5.3 常见故障快速判断流程

用户报修"没网"
     │
     ▼

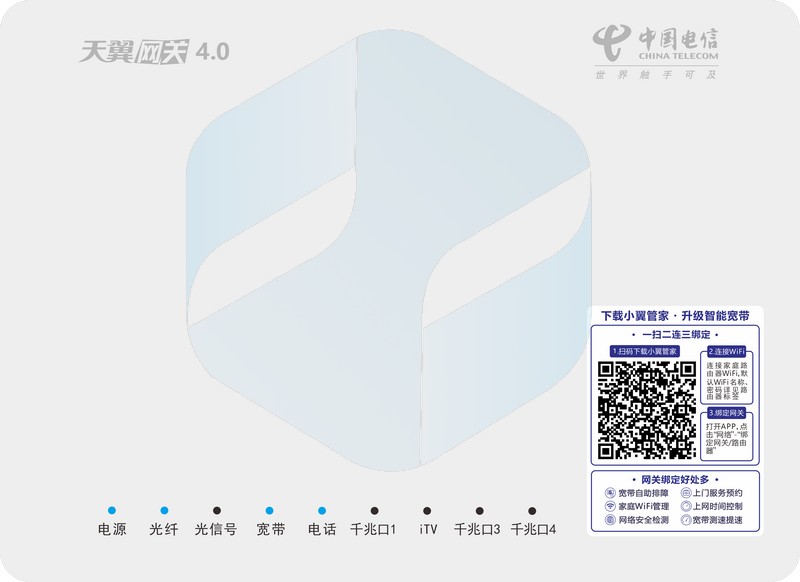

1. 光猫光信号灯是否亮红灯？
   ├── 是 → 检查光纤连接 → 未断则报线路故障 → OTDR定位
   └── 否 ↓
2. 光纤灯是否常亮？
   ├── 否 → LOID注册问题 → 重新输入LOID/Password
   └── 是 ↓
3. 光功率是否 > -27dBm？
   ├── 否 → 光衰过大 → 清洁光纤/检查弯折/查分光器
   └── 是 ↓
4. 能ping通192.168.1.1吗？
   ├── 否 → 光猫死机 → 断电重启
   └── 是 ↓
5. 能ping通网关（如192.168.1.1）外网地址吗？
   ├── 否 → 外网故障 → 联系后台查业务配置
   └── 是 → WiFi问题 → 查信道、干扰、距离

四、总结与实用建议

PON网络核心要点回顾

给一线装维师傅的5条实用建议

1. 每个接单必测光功率：不要凭感觉，用光功率计测。数据说话，用户也服气。

2. 光纤清洁别偷懒：一根干净的光纤和一根脏光纤，光功率能差3-5dB。清洁一下，少跑两趟。

3. 记住光猫PON类型：GPON和EPON光猫不能混用，装错白跑一趟。

4. 学会看OLT状态：如果一片区域多户同时报障，先看OLT端口是否告警，别急着去现场。

5. 积累自己的故障案例库：每遇到一个疑难问题，记录下来。半年后你就是片区里”最懂PON的人”。
